EinScan Series
3Dレーザースキャナー – EinScan ®シリーズ
3D scanning technology goes beyond simple measurements.
“測る”を超える、3Dスキャン技術。
高精度コンパクト3Dレーザースキャナー
EinScanシリーズは、中国の3Dスキャナーメーカー「SHINING 3D（シャイニングスリー・ディー）」が開発・販売している3Dレーザースキャンシステムです。主に高精度の3Dデジタル化を目的とし、工業設計、リバースエンジニアリング、医療、教育、アート保存など、幅広い分野で利用されています。
EinScan Series lineup

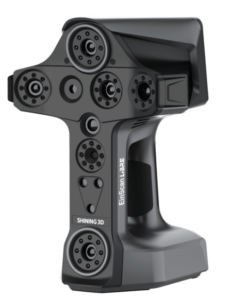

EinScan Libre
概要
オールインワンレーザー３Ｄスキャナー
ワイヤレス/ マーカーレス/ フルカラー
屋内外や対象物の質感を問わず、あらゆるシチュエーションでの３Ｄスキャンが可能

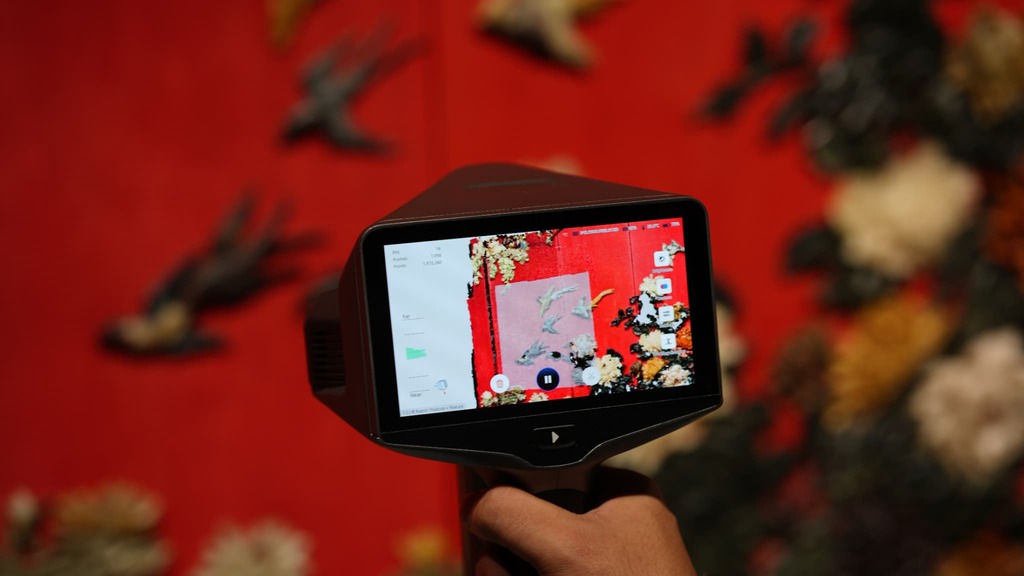

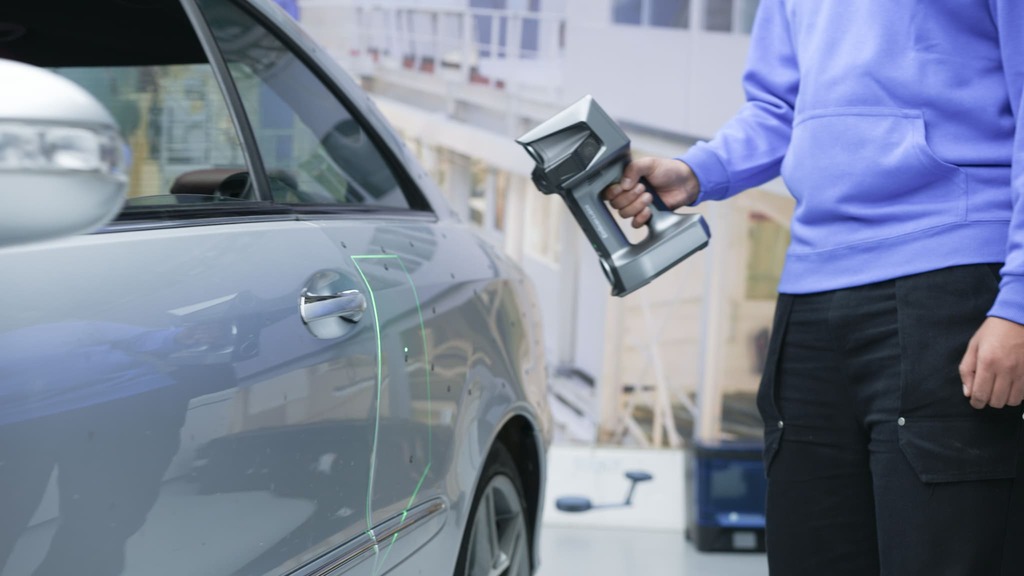

EinScan Libreは、5.5インチＨＤ ＯＬＥＤタッチパネルととＡＲＭベースのＮＶＩＤＩＡプロセッサーにより、完全なワイヤレスかつスタンドアロンでの３Ｄスキャンを実現します。 高いスキャン作業自由度により効率的なキャプチャが可能で、多用途かつユーザーフレンドリーな操作性は誰が使っても信頼性の高い結果を提供します。
特徴
３種類の光源で、あらゆる対象物をスキャン
EinScan Libreでは2種類の光源、3種類のスキャンモードを搭載。
101本のブルーレーザーでは小さな対象物を精密にスキャン。
赤外線クロスレーザーでは大きな対象物を精度よくスキャン、赤外線スパークルパターンでは広範囲をスピーディにスキャンします。
ブルーレーザーHDモード
101本のブルーレーザーラインにより、マーカーなしで高精細なスキャンと豊かな質感を実現。
- 解像度：最大0.05 mm
- 101本のブルーレーザーライン
- テクスチャーの位置合わせをサポート
IR Rapidモード

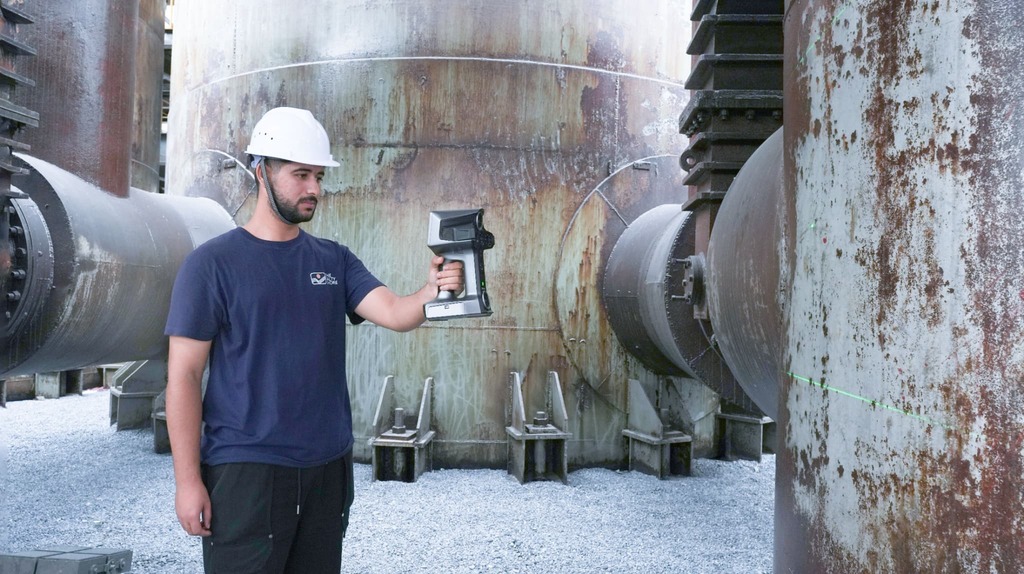

広範囲のエリアに最適なこのモードでは、目に見えない安全な赤外線を使用して、マーカーなしで高効率のスキャンを実現します。周囲の光の影響を受けにくいため、屋外での使用に最適です。
- 作業距離：最大1.5 m
- FOV：983 x 979 mm
IR Adaptiveモード
反射面や黒い面に最適で、信頼性の高い結果を提供します。
- 38本のIRレーザーライン
- 最大0.04 + 0.06 mm/m の容積精度

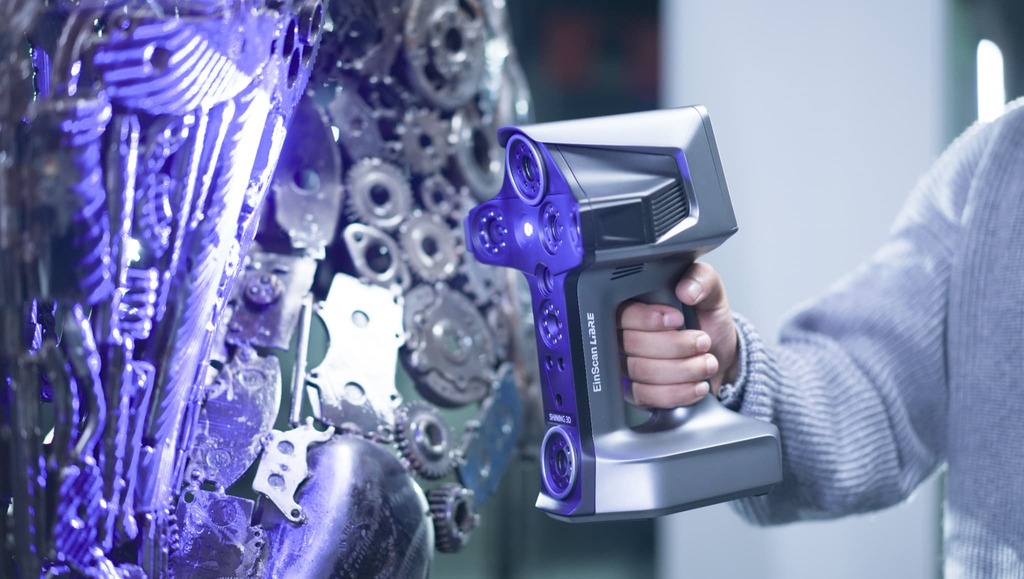

ブルーレーザーでマーカーレス/テクスチャ位置合わせを実現
4,800万画素のテクスチャカメラを搭載しており、黒色や反射する対象物に対してもテクスチャスキャンを実現しました。
テクスチャと対象の特徴形状のハイブリッド位置合わせも可能です。

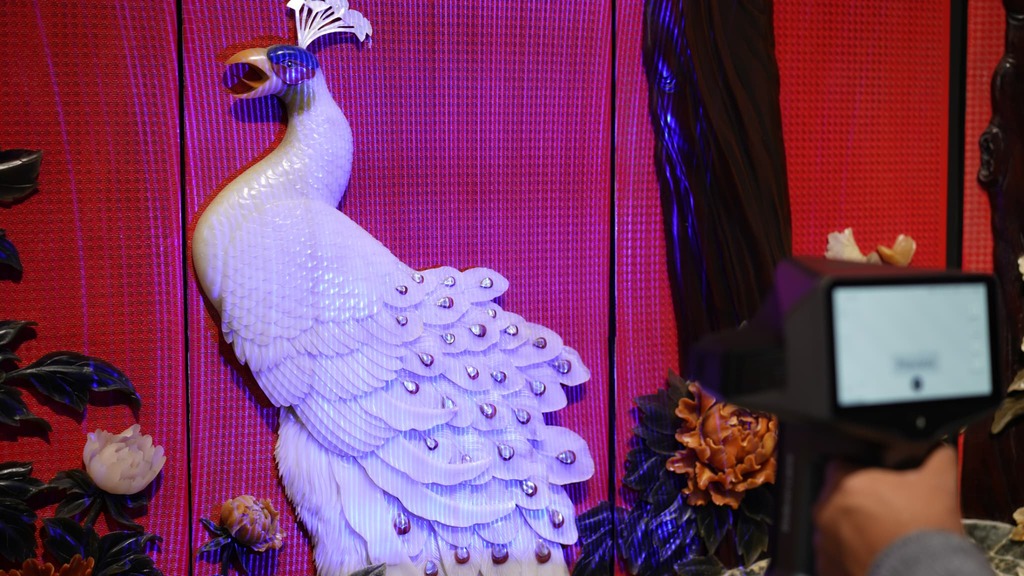

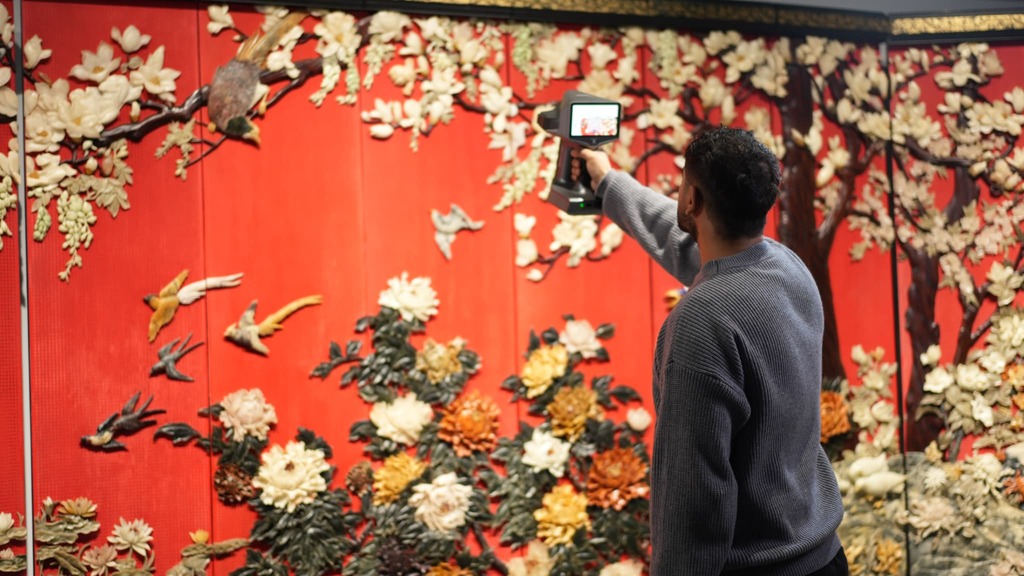

リアルな色再現性
EinScan Libreは、高解像度48MPのカラーカメラを搭載。細部まで鮮明に、鮮やかな色で再現し、リアルな色を忠実に再現します。
Laser HD モードとIR Rapid モードではフルカラーでスキャンでき、デジタルアーカイブやメンテナンスなどのアプリケーションで、高精度なデータをフルカラーで活用できます。
ワイヤレスでも妥協しない精度
EinScan Libreは最大0.04+0.06 mm/mという優れた容積精度を実現し、細部まで逃さず高い精度でキャプチャします。
複雑な設計やプロジェクトにおいても、EinScan Libreは信頼性と精度をのいずれも妥協することなく、ワイヤレスでスタンドアロンなデバイスのみで提供します。
完全ワイヤレス・スタンドアロン設計
- NVIDIA Jetson Orin NX（8コアCPU、Ampere GPU 1024 CUDAコア）を搭載し、高速なデータ処理が可能です。
- 1TB SSDの大容量ストレージにより、高解像度のデータも安心して保存できます。
- 交換式バッテリーと充電ドックにより、長時間のスキャン作業でもダウンタイムを最小限に抑えます。
EinScan Libreは、対象物のサイズや材質に応じて3つのスキャンモードを提供します
- Laser HDモード
・101本のブルーレーザーラインを使用し、最高0.05mmの解像度で高精細なスキャンが可能です。
・テクスチャ付きのマーカーフリースキャンに対応し、詳細なカラー情報も取得できます - IR Rapidモード
・赤外線VCSEL光源を使用し、屋外や広範囲のスキャンに最適です。
・最大983mm x 979mmのスキャン範囲と、最大1.5mの作業距離を実現します。 - IR Adaptiveモード
・38本の赤外線レーザーラインを使用し、黒色や反射性の高い表面でも安定したスキャンが可能です。
・最大0.04 + 0.06 mm/mの容積精度を提供します。
高精度なカラーキャプチャ
- 4800万画素のカラーカメラを搭載し、リアルな色彩と細部まで鮮明なデータを取得できます。
オンデバイスでのデータ処理
- スキャンからメッシュ生成まで、すべての処理をデバイス上で完結できます。
- STL、OBJ、PLY、3MF、ASC、LASなど、多様な出力フォーマットに対応しています。
機能
| 機種名 | ＥｉｎＳｃａｎ Ｌｉｂｒｅ | ||
|---|---|---|---|
| スキャンモード | ＩＲ Ｒａｐｉｄ Ｍｏｄｅ | ＩＲ Ａｄａｐｔｉｖｅ Ｍｏｄｅ | レーザー ＨＤ モード |
| 解像度（ポイント間隔） | ０．５～１０ｍｍ | ０．５～１０ｍｍ | ０．０５～１０ｍｍ |
| スキャンスピード | ２，７００，０００ポイント／秒 | １，９００，０００ポイント／秒 | ４，５００，０００ポイント／秒 |
| 容積精度 | 最高 ０．０４＋０．０６ｍｍ／ｍ | ||
| シングルスキャン範囲 | ３７０×４７０～９８３×９７９ｍｍ | ３７０×４７０～８３５×８３５ｍｍ | １６５×２００～３８２×４５０ｍｍ |
| 光源 | 赤外線 ＶＣＳＥＬ | １９本赤外線クロスレーザー | １０１本ブルーレーザー |
| レーザークラス | クラス２ | ||
| 被写界深度 | ５００～１５００ｍｍ | ５００～１２００ｍｍ | ２００～５００ｍｍ |
| ３Ｄカメラ解像度 | ５ ＭＰ | ||
| テクスチャカメラ解像度 | ４８ ＭＰ | ||
| 位置合わせ方式 | マーカー位置合わせ グローバルマーカー 特徴位置合わせ テクスチャ位置合わせ ハイブリッド | マーカー位置合わせ グローバルマーカー | マーカー位置合わせ グローバルマーカー 特徴位置合わせ テクスチャ位置合わせ ハイブリッド |
| テクスチャスキャン | 可能 | なし | 可能 |
| 屋外での使用 | アウトドアモードを使用することで可能 | ||
| 黒/反射を有する対象 | △ | 〇 | ◎ |
| データ出力 | ＳＴＬ／ＯＢＪ／ＰＬＹ／３ＭＦ／ＡＳＣ／ＬＡＳ | ||
| ハードウェア仕様 | ＣＰＵ：ＮＶＩＤＩＡ Ｊｅｔｓｏｎ Ｏｒｉｎ ＮＸ ８-Ｃｏｒｅ ＡＲＭ Ｃｏｒｔｅｘ Ａ７８ＡＥ Ａｍｐｅｒｅ ＧＰＵ ｗｉｔｈ １０２４ ＣＵＤＡ ｃｏｒｅｓ，１００ ＴＯＰＳ 内蔵ＳＳＤ：１ＴＢ ディスプレイ：５．５インチＨＤ ＯＬＥＤタッチスクリーン インターフェイス：Ｗｉ-Ｆｉ６，ＵＳＢ-Ｃ，ＵＳＢ３．０，Ｇｉｇａｂｉｔ Ｅｔｈｅｒｎｅｔ 電源バッテリー：２個付属（駆動時間約３時間），ＵＳＢ-Ｃでの直接給電可能，１００Ｗ ＰＤ３．０高速充電アダプター付属 本体重量：１．８ｋｇ（バッテリー含む）／１．６ｋｇ（バッテリー除く） 本体寸法：１６２ × １８２ × ２６６ ｍｍ 対応ＯＳ：Ｗｉｎｄｏｗｓ １０ ｏｒ １１（６４ｂｉｔ） | ||
| ソフトウェア推奨ＰＣスペック | ＣＰＵ：ｉｎｔｅｌ ｉ７-１１７００以上 ＧＰＵ：ＮＶＩＤＩＡ ＧＴＸ １０７０以上 ＶＲＡＭ：６ＧＢ以上 ＲＡＭ：３２ＧＢ以上 | ||
EinScan H Series
概要
EinScan Hシリーズはハンディ特化シリーズとして、これまでのEinScanシリーズを超える「高精度」、従来では難しかった、「自動車のスキャン」「人体のよりスピーディーなスキャン」などを、デュアル光源という新たなシステムで実現した3Dスキャナーです。
またハンディタイプとして、大きな対象物をスキャンするという点で非常に有効です。

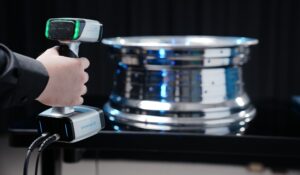

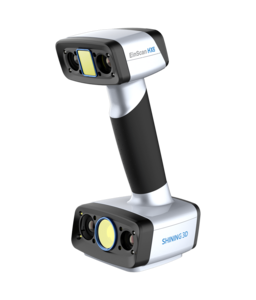

EinScan HX2
概要
異なる光源のスキャンを1つのデバイスで実現
２ｉｎ１レーザー＆ＬＥＤ のハイブリッドハンディスキャナー

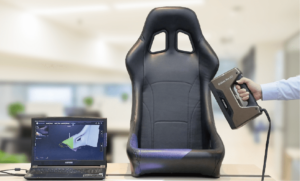

従来モデルから機能が強化されたEinScan HX2は、13本のクロスブルーレーザーラインでより微細なスキャンを実現します。さらに、より高速なスキャンを可能にする120fpsのフレームレートを備えます。ハイブリッドブルーレーザー光源とLED光源を継承し、精度、汎用性、使いやすさの面で優れ、幅広い表面素材と大きな対象物にも対応可能です。
特徴
ハイブリッドブルーレーザーとLEDライトを搭載
ブルーレーザー光源とLED光源の両方を搭載し、幅広い表面素材と大きな対象物にも対応可能です。
従来ではハイエンドクラスの3Dスキャナーにしか搭載されていなかったブルーレーザーを搭載することで、従来機種と比較して非常に高い精度と解像度を実現しました。また、ブルーレーザーでのスキャンは、LEDではスキャンが難しかった、黒色・強い反射を有する対象物をスキャンすることができます。LEDライトスキャンではマーカー不要で、迅速で効率的に3Dスキャンができます。
真の高精度・高解像度
高い精度と解像度は、リバースエンジニアリングや測定などの、多くのニーズに応えることができます。
- 最小ポイント感覚0.05mm
- レーザーモード：最大0.04mmの精度
機能
| 機種名 | ＥｉｎＳｃａｎ ＨＸ２ | |
|---|---|---|
| スキャンモード | Ｒａｐｉｄスキャン | レーザースキャン |
| ３Ｄ精度（最大） | ０．０５ｍｍ | ０．０４ｍｍ |
| ポイント間隔（３Ｄ解像度） | ０．２５-３ｍｍ | ０．０５-３ｍｍ |
| スキャンスピード | ２０ｆｐｓ、１，２００，０００点／秒 | １２０ｆｐｓ、１，６００，０００点／秒 |
| 容積精度 | ０．０５＋０．１ｍｍ／ｍ | ０．０４＋０．０６ｍｍ／ｍ |
| シングルスキャン範囲 | ４２０ｍｍ*４４０ｍｍ | ３８０ｍｍ*４００ｍｍ |
| 光源 | ＬＥＤ | １３本のブルーレーザー |
| レーザークラス | クラス対象外（ＬＥＤ） | クラス２ |
| 被写体深度 | ２００ｍｍ-７００ｍｍ | ３５０ｍｍ-６１０ｍｍ |
| 対象物との距離 | ４７０ｍｍ | ４７０ｍｍ |
| 位置合わせ方式 | マーカー位置合わせ 特徴位置合わせ テクスチャー位置合わせ ハイブリッド位置合わせ | マーカー位置合わせ |
| テクスチャスキャン | 可能 | なし |
| 屋外での使用 | 可能（カバー等を使用して、直射日光を避けてください） | |
| 特殊なスキャン対象 | 透明や反射率の高いモデル、または一部の黒い物体には、スキャンする前に粉末を塗布してください | |
| データ出力 | ｏｂｊ／ｓｔｌ／ａｓｃ／ｐｌｙ／ｐ３／３ｍｆ | |
| 本体重量 | ７４５ｇ | |
| 対応ＯＳ | Ｗｉｎｄｏｗｓ １０／１１ ６４ｂｉｔ | |
| 推奨動作環境 | ＯＳ：Ｗｉｎｄｏｗｓ １０／１１ （６４ｂｉｔ） ＣＰＵ：ｉ７-１２７００以上 ＧＰＵ：ＮＶＩＤＩＡ ＧＴＸ３０６０以上 メモリ：３２ＧＢ以上 ＵＳＢポート：ＵＳＢ３．０ ※Ｉｎｔｅｌ製ＣＰＵ、ＮＶＩＤＩＡ、ＧｅＦｏｒｃｅ以外のグラフィックボードでの動作は保証いたしかねます | |

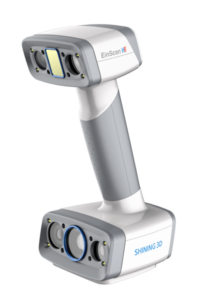

EinScan H2
概要
赤外線とＬＥＤ ２つの光源搭載の低価格ハンディスキャナー
フルカラーでより早いスキャン
ＥｉｎＳｃａｎ Ｈ２は、ＬＥＤ光源と赤外線のＶＣＳＥＬ光源を搭載したハンディスキャナーで、中～大型対象物のスキャンに適しています。
また、カラー情報を取得するＲＧＢカメラを内蔵しているため、手軽にフルカラーデータの取得が可能です。
特徴
ＬＥＤと赤外線のデュアル光源で素早くスキャン
ＬＥＤ光源の白色光モードで正確・高品質な３Ｄスキャン

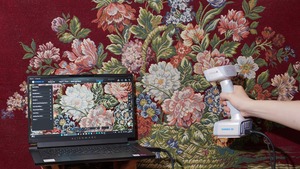

様々なサイズの静物のフルカラーデータ取得に
様々なサイズの静物のフルカラーデータ取得に
▶スキャン速度 1,200,000ポイント/秒
▶精度 最大0.05mm
▶ポイント間隔 最小0.2mm
▶精度 最大0.05mm
▶ポイント間隔 最小0.2mm
３つのＶＣＳＥＬによるＩＲモードで赤外線スキャン
明るい環境でのスキャンや、暗い色のワークに
明るい環境でのスキャンや、暗い色のワークに
▶精度 最大0.1mm
▶ポイント間隔 最小0.2mm
▶ポイント間隔 最小0.2mm

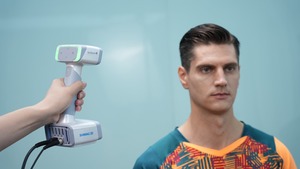

フラッシュレス赤外線技術で顔と体の３Ｄスキャン用に最適化
明るい髪と暗い髪をうまく捉えるように設計されています。
わずかな動きの自動補正により、３Ｄボディデータを迅速かつシームレスにキャプチャし、位置ずれのリスクを排除します。
機能
| 機種名 | ＥｉｎＳｃａｎ Ｈ２ | ||
|---|---|---|---|
| スキャンモード | 白色光モード | ＩＲモード | |
| ３Ｄ精度（最大） | ０．０５ｍｍ | ０．１ｍｍ | |
| ポイント間隔（３Ｄ解像度） | ０．２-３ｍｍ | ||
| スキャンスピード | １，２００，０００点／秒 | １，０６０，０００点／秒 | |
| 容積精度 | ０．０５ｍｍ±０．１ｍｍ／ｍ | ０．１ｍｍ±０．３ｍｍ／ｍ | |
| シングルスキャン範囲 | ４２０ｍｍ*４４０ｍｍ | ７８０ｍｍ*９００ｍｍ | |
| 光源 | 白色ＬＥＤ | 赤外線 | |
| レーザークラス | クラス対象外（ＬＥＤ） | クラス１ | |
| 被写体深度 | ２００ｍｍ-７００ｍｍ | ２００ｍｍ-１５００ｍｍ | |
| 対象物との距離 | ４７０ｍｍ | ||
| 位置合わせ方式 | マーカー位置合わせ 特徴位置合わせ テクスチャー位置合わせ ハイブリッド位置合わせ | 特徴位置合わせ ハイブリッド位置合わせ テクスチャー位置合わせ グローバルマーカー | |
| テクスチャスキャン | 可能 | ||
| 屋外での使用 | 可能（カバー等を使用して、直射日光を避けてください） | ||
| 特殊なスキャン対象 | 透明や反射率の高いモデル、または一部の黒い物体には、スキャンする前に粉末を塗布してください | ||
| データ出力 | ｏｂｊ／ｓｔｌ／ａｓｃ／ｐｌｙ／ｐ３／３ｍｆ | ||
| 本体重量 | ７３１．１ｇ | ||
| 対応ＯＳ | Ｗｉｎｄｏｗｓ １０ ／ １１ ６４ｂｉｔ | ||
| 推奨動作環境 | ＯＳ：Ｗｉｎｄｏｗｓ １０（６４ｂｉｔ） ＣＰＵ：ｉ７-８７００以上 ＧＰＵ：ＮＶＩＤＩＡ ＧｅＦｏｒｃｅ ＲＴＸ２０６０以上 メモリ：６４ＧＢ以上 ＵＳＢポート：ＵＳＢ３．０ ※Ｉｎｔｅｌ製ＣＰＵ並びにＮＶＩＤＩＡ ＧｅＦｏｒｃｅグラフィックボード以外での動作は保証致しかねます | ||

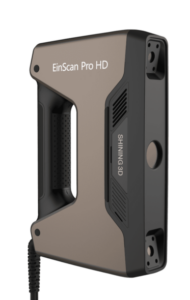

EinScan Pro Series
概要
簡単な操作で高精度・高精細なデータを取得できるコストパフォーマンスの高い３Ｄスキャナー
高い汎用性と品質の両立
ＥｉｎＳｃａｎ Ｐｒｏシリーズは、簡単な操作で高精度・高精細なデータを取得できるコストパフォーマンスの高い３Ｄスキャナーです。固定・ハンディの両方でスキャン可能なため、幅広いサイズの対象物をスキャンできます。フルカラーのスキャンにも対応しており、スキャンデータを活用したリバースエンジニアリングだけでなく、文化財のデジタルアーカイブ、ＡＲやＶＲなどのＸＲへの活用などにも使用できます。
特徴

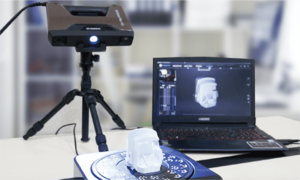

固定・ハンディの両方でスキャンが可能
3cmから400cmまで、大小様々な幅広いスキャン対象物に対応可能。
小さいものは固定モードでスキャン、大きいものはハンディモードでスキャンが可能です。
機能
| 機種名 | ＥｉｎＳｃａｎ Ｐｒｏ ＨＤ | ||||
|---|---|---|---|---|---|
| スキャンモード | ハンドヘルド ＨＤスキャン | ハンドヘルド Ｒａｐｉｄスキャン | 固定スキャン ターンテーブル付き （オプションが必要） | 固定スキャン ターンテーブル無し （オプションが必要） | |
| ３Ｄ精度（最大） | ０．０４５ｍｍ | ０．１ｍｍ | ０．０４ｍｍ | ０．０４ｍｍ | |
| ポイント間隔（３Ｄ解像度） | ０．２ｍｍ-３ｍｍ | ０．２５ｍｍ-３ｍｍ | ０．２４ｍｍ | ０．２４ｍｍ | |
| スキャンスピード | １０ｆｐｓ，３，０００，０００点／秒 | ３０ｆｐｓ，１，５００，０００点／秒 | シングルスキャン０．５秒以下 | シングルスキャン０．５秒以下 | |
| 被写体深度（最大） | ０．３ｍｍ／ｍ（マーカー使用時） | ||||
| シングルスキャン範囲 | ２０９ｍｍ*１６０ｍｍ-３１０ｍｍ*２４０ｍｍ | ||||
| 光源 | ＬＥＤ | ||||
| レーザークラス | クラス対象外（ＬＥＤ） | ||||
| 被写体深度 | ±１００ｍｍ | ||||
| 対象物との距離 | ５１０ｍｍ | ||||
| 位置合わせ方式 | マーカー位置合わせ 特徴位置合わせ ハイブリッド位置合わせ | マーカー位置合わせ ハイブリッド位置合わせ テクスチャ位置合わせ | ターンテーブルのマーカーポイント特徴位置合わせ マーカー位置合わせ 特徴位置合わせ 手動位置合わせ | マーカー位置合わせ 特徴位置合わせ 手動位置合わせ | |
| テクスチャスキャン | 可能（オプションが必要） | ||||
| 屋外での使用 | 可能（カバー等を使用して、直射日光を避けてください） | ||||
| 特殊なスキャン対象 | 透明や反射率の高いモデル、または一部の黒い物体には、スキャンする前に粉末を塗布してください | ||||
| データ出力 | ＯＢＪ，ＳＴＬ，ＡＳＣ，ＰＬＹ，Ｐ３，３ＭＦ | ||||
| 本体重量 | １．２５ｋｇ | ||||
| 対応ＯＳ | Ｗｉｎｄｏｗｓ １０ ／ １１ （６４ｂｉｔ） | ||||
| 推奨動作環境 | ＯＳ：Ｗｉｎｄｏｗｓ １０ ／ １１ （６４ｂｉｔ） ＣＰＵ：ｉ７-８７００以上 ＧＰＵ：ＮＶＩＤＩＡ ＧｅＦｏｒｃｅ ＧＴＸ１０８０以上 メモリ：１６ＧＢ以上 ＵＳＢ３．０ ※Ｉｎｔｅｌ製ＣＰＵ並びにＮＶＩＤＩＡ ＧｅＦｏｒｃｅ以外のグラフィックボードでの動作は保証致しかねます | ||||
