気づき支援CADシステム
概要
設計ルールの自動チェックにより、設計リードタイムの短縮を実現
気づき支援CADシステムは、設計データや設計者の操作履歴を分析し、設計過程での潜在的な問題点や非効率なプロセスをリアルタイムで検出します。さらに、過去の設計データやベストプラクティスを活用して、設計者に具体的な改善提案を行います。このシステムは、特に複雑な設計プロジェクトや多様な設計要件に対応する場合に有効です。
特徴
リアルタイムの問題検出
設計中にエラーや非効率を検出し、即座にアラートや提案を表示します。
知識ベースの活用
過去の設計履歴、業界標準、設計ガイドラインなどを統合した知識ベースを持ち、設計者の意思決定をサポートします。
操作履歴の分析
設計者の操作パターンを学習し、効率的な作業フローや改善点を提案します。
コラボレーション機能
チーム間での設計レビューや情報共有を促進し、コミュニケーションの円滑化を図ります。
カスタマイズ性
業界や企業の特定要件に合わせて、知識ベースやアラートルールをカスタマイズ可能。
統合環境
他の設計ツールやシステム（例：PLMシステム、シミュレーションツール）との連携を容易にする統合環境を提供。
マルチCAD対応
CATIA V5/SolidWorks/Creo といったマルチCADに対応しています。（対応するVersionや環境についてはお問い合わせください）
機能
設計要件(設計ルール・加工しやすさ)に基づき3D CADモデルを自動でチェックします。目視と比べて、チェックに要する時間も手戻り作業も大幅に低減できます。
チェック工数削減
目視で1日以上かかるチェックを数分～数十分でチェック可能
チェック漏れ防止
目視のチェック漏れで発生していた手戻り作業を低減
１．設計ルールチェックの実行
手順1-1：アドオンメニューから実行画面を起動します。

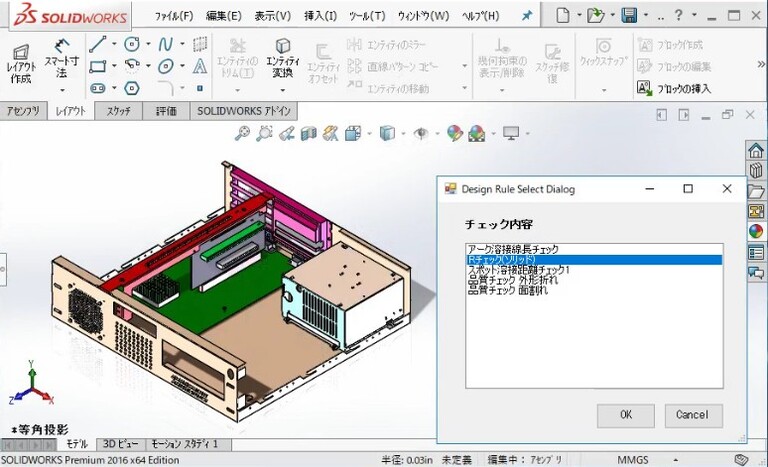

手順1-2：実行したい対象ルールを選択し、実行ボタンをクリックします。
２．結果の確認
手順2-1：アドオンメニューから結果表示画面を起動します。
手順2-2：エラー結果一覧から確認したい結果を選択します。違反箇所が3D-CAD上にハイライトされます。
CATIA V5
１．設計ルールチェックの実行
手順1-1：アドオンメニューから実行画面を起動します。
手順1-2：実行したい対象ルールを選択し、実行ボタンをクリックします。
２．結果の確認
手順2-1：アドオンメニューから結果表示画面を起動します。
手順2-2：エラー結果一覧から確認したい結果を選択します。違反箇所が3D-CAD上にハイライトされます。
１．設計ルールチェックの実行
手順1-1：アドオンメニューから実行画面を起動します。

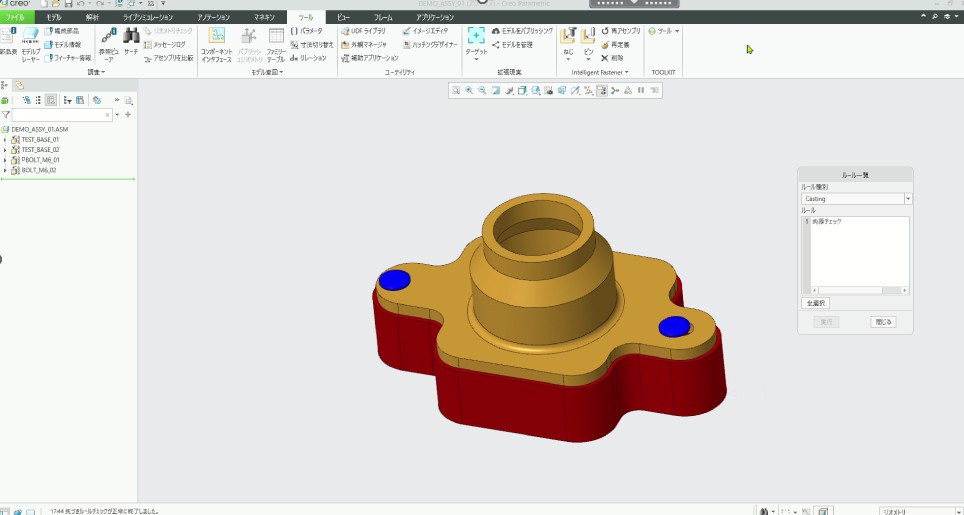

手順1-2：実行したい対象ルールを選択し、実行ボタンをクリックします。
２．結果の確認
手順2-1：アドオンメニューから結果表示画面を起動します。

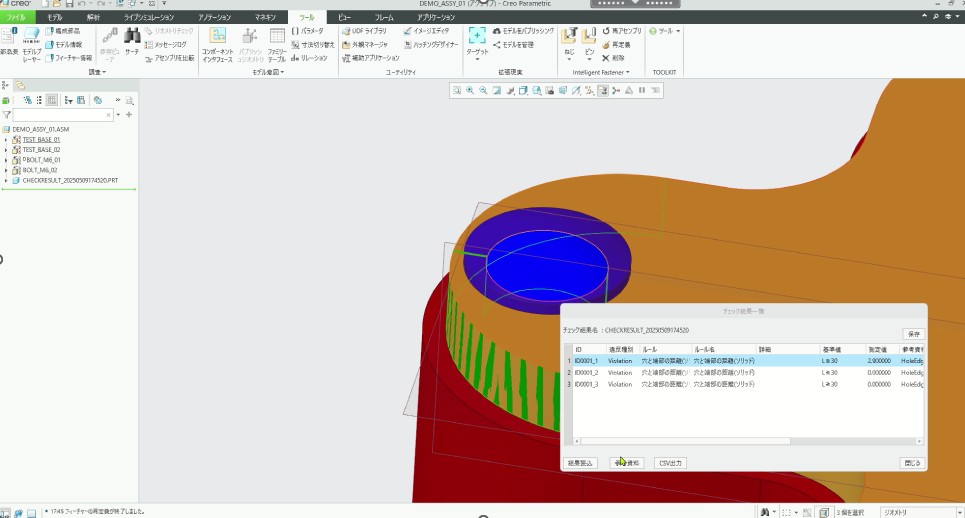

手順2-2：エラー結果一覧から確認したい結果を選択します。違反箇所が3D-CAD上にハイライトされます。
標準機能ライブラリを提供致します。標準機能の組合せにより、ほとんどのケースの要件を網羅し、実現します
製造業でニーズの大きい要件を中心に、汎用要件を整備。 製品導入前に、ご利用、お試しいただけます。（今後も拡充予定）
専用チェックツールは不要。
必要な設計ルールのチェックをニーズに合った検知ロジック・パラメータで実現します。
標準機能ライブラリでは、「見つける = 部位検索」、「測る = 測定」 、「作る = 形状作成」など多数の機能が整備されており、機能の組み合わせ・順序を変更することで、各種設計ルールのチェックを実装可能となります。
適用例１
設計部署への手戻り削減
適用例２
ノウハウの伝承、育成
適用例３
設計業務ナビゲーション
「設計業務支援ナビゲーション」と「気付き支援CADシステム」を2画面で表示します。タイムリーな情報提供を受けながら、手戻りなく作業を推進できます。
